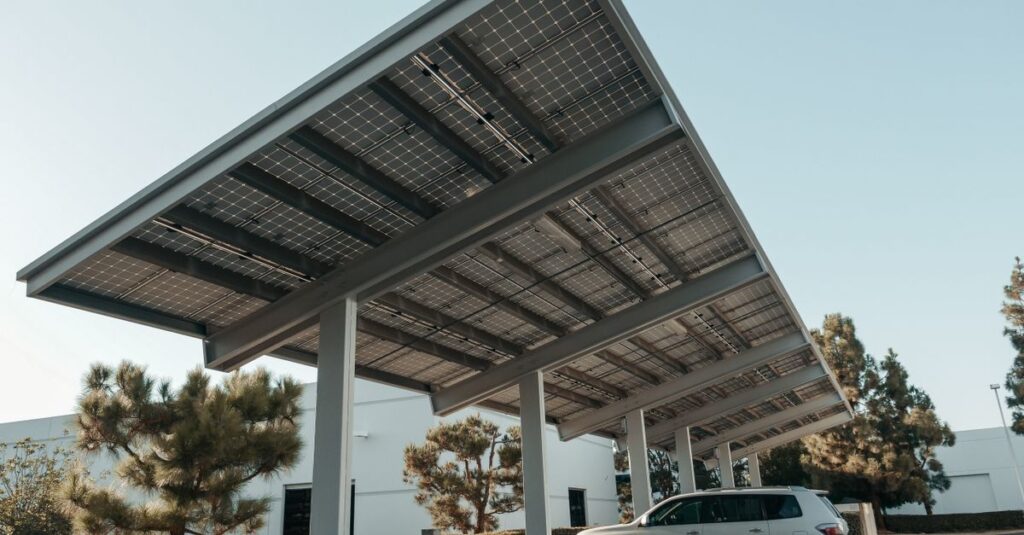

Навес из профильной трубы — самый ходовой вариант для двора: над машиной, крыльцом, зоной отдыха или дровником. Каркас из профтрубы лёгкий, собирается за несколько дней и служит долго, если правильно подобраны сечения и узлы. Ниже — какие трубы брать на стойки, балки и обрешётку, как учесть снег и ветер, из чего складывается цена и когда навес выгоднее заказать под ключ.
Коротко. Для типового навеса над машиной или двором стойки обычно делают из трубы 60×60–80×80 мм (у капитальных навесов — 100×100 мм), балки и фермы — из 60×40 или 40×20 мм, обрешётку — из 40×20 мм. Шаг стоек — 2–3 м, стойки бетонируют ниже глубины промерзания. Сечения зависят от пролёта и снеговой нагрузки: для Воронежской, Тамбовской и Саратовской областей (преимущественно III снеговой район) каркас нужен мощнее, чем для Волгограда (II район). Стоимость навеса под ключ — по запросу: считаем по фото или после замера.
Какие бывают навесы
| Тип | Где применяют | Особенности |
|---|---|---|
| Односкатный | у стены дома, над машиной, крыльцом | самый простой и недорогой; уклон — от 8–12° для профнастила |
| Двускатный | отдельно стоящий навес на 2 машины, беседка | лучше сбрасывает снег, нужны фермы |
| Арочный | поликарбонатные навесы, парковки | вальцованные дуги; нужен трубогиб |
Подробнее о вариантах и выполненных навесах — на странице металлические навесы.
Сечения профильной трубы: ориентиры
| Элемент | Лёгкий навес (пролёт до ~4 м) | Навес на 2 авто / большой пролёт |
|---|---|---|
| Стойки | 60×60×2 или 80×80×3 мм | 80×80×3 – 100×100×3 мм |
| Балка по стойкам (прогон) | 60×40×2 мм | 80×40 / 80×60 мм или ферма |
| Стропила / фермы | 60×40 или 40×40 мм | ферма из 40×20 – 60×40 мм |
| Обрешётка под профнастил | 40×20×1,5–2 мм | 40×20 – 40×40 мм |
Это ориентиры для типовых дворовых навесов, а не замена расчёта. Сечение фермы и балки при пролёте 5–6 м и больше подбирают расчётом по СП 20.13330 (нагрузки) и СП 16.13330 (стальные конструкции). Если пролёт большой, используют фермы: они легче сплошной балки при той же жёсткости.
Снег и ветер: почему навес в Тамбове и в Волгограде считают по-разному
По карте снеговых районов СП 20.13330 большая часть Воронежской, Тамбовской и Саратовской областей относится к III району, Волгоград — ко II. Разница в нормативной нагрузке заметная, поэтому навес, спокойно стоящий в Волгограде, в Тамбове может прогнуться после снегопада. Точный район для своего населённого пункта смотрите в приложении к СП.
Ветер важен для открытых навесов: под кровлей возникает подъёмная сила. Поэтому стойки бетонируют, а кровлю крепят кровельными саморезами с шайбой EPDM в каждую вторую волну по краям и через волну на остальной площади — по инструкции к профнастилу.
Чем накрыть навес
- Профнастил — практичный вариант: не боится града и снега, режется в размер. Для навесов берут С-21 или НС-35 с более высокой волной. Цены — на странице кровельного профнастила.
- Металлочерепица — если навес примыкает к дому с такой же кровлей и уклон не меньше 14°.
- Поликарбонат — пропускает свет, подходит для арочных навесов; к граду и снегу чувствительнее металла.
Если по металлу будет стучать дождь над зоной отдыха, об этом стоит подумать заранее — варианты описаны в статье про шум металлической кровли.
Как составить чертёж навеса
- Нарисуйте план: размеры навеса в плане, расположение стоек (шаг 2–3 м), привязка к дому и забору.
- Определите тип кровли и уклон (для профнастила — не меньше 8–12°).
- Посчитайте перепад высоты стоек: h = пролёт × tg уклона (например, 5 м × tg 10° ≈ 0,88 м).
- Выберите сечения по таблице выше и уточните их расчётом при больших пролётах.
- Добавьте водосток и отвод воды — навес над машиной без желоба льёт воду прямо под колёса.
Трубу нужного сечения можно взять у нас (см. профильная труба). В прайс-листе завода есть «Труба профильная 40х20х2.0 мм (6м)» — от 112 руб/м; на остальные сечения цена по запросу.
Сколько стоит навес под ключ
Цена считается за квадратный метр кровли и зависит от сечений, кровли и сложности. Ориентиры с нашей страницы навесов:
| Вариант | Цена под ключ |
|---|---|
| Навес из профнастила: стойки 80×80, фермы 50×25, С-21 / МП-20 | цена по запросу |
| Арочный навес из поликарбоната | цена по запросу |
| Двускатный капитальный навес на 2 авто, металлочерепица + водосток | цена по запросу |
| Отдельные сварные фермы для навеса | цена по запросу |
📷 Смета навеса по фото двора — пришлите фото места и размеры: посчитаем каркас, кровлю и монтаж. Навесы делаем в Воронежской, Волгоградской, Тамбовской и Саратовской областях.
Частые вопросы
Какую профтрубу взять на стойки навеса?
Для лёгкого навеса — 60×60×2 или 80×80×3 мм, для навеса на две машины и больших пролётов — 80×80×3 – 100×100×3 мм. При больших пролётах сечение подбирают расчётом.
Какой шаг стоек у навеса?
Обычно 2–3 м. Чем больше шаг, тем мощнее должна быть балка или ферма между стойками.
На какую глубину бетонировать стойки навеса?
Ниже глубины сезонного промерзания грунта: в наших областях порядка 1–1,5 м, в зависимости от района и грунта.
Какой уклон делать у навеса из профнастила?
Не меньше 8–12° по рекомендациям производителей профнастила. При меньшем уклоне увеличивают нахлёст и герметизируют стыки.
Нужен ли расчёт навеса?
Для небольшого навеса у дома обычно хватает типовых сечений. Для пролётов больше 5–6 м и навесов на несколько машин нужен расчёт на снег и ветер.
Сколько стоит навес из профтрубы под ключ?
Цена навеса — по запросу: она зависит от размеров, сечений и кровли, поэтому считаем её по фото или после замера.
